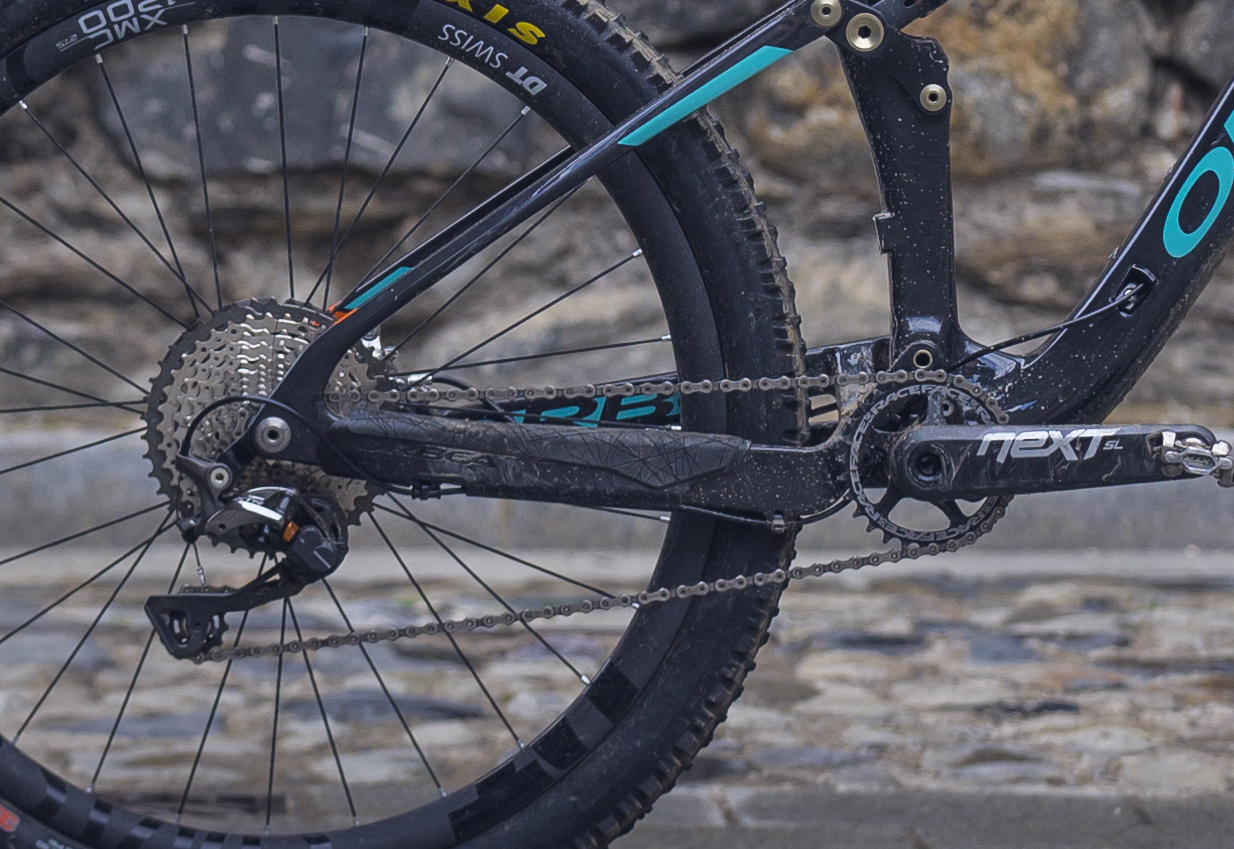

MTB трансмиссия — всё, что нужно знать.

Групсет — этот термин зачастую употребляется в контексте трансмиссии велосипеда, в которую входят шатуны, каретка, цепь, передние звезды (как правило, продаются в комплекте с шатунами), задние звезды или кассета (в отдельных случаях комплектуется трещеткой с барабаном), переключатели (или перекидки), манетки (шифтеры). В общем-то и всё. В некоторых случаях в групсет может входить успокоитель цепи.

Мы дали описание наиболее распространенному пониманию термина, в более же широком смысле групсет включает в себя ещё и тормоза. Однако тут мы остановимся именно на элементах трансмиссии и различных функциях, которые предлагают два основных производителя: SRAM и Shimano

Две этих компании почти полностью захватили рынок MTB трансмиссий, хотя и не весь. В качестве альтернатив есть и другие производители, о продукции которых мы писали, к ним можно отнести TRP, Box и Rotor с их гидравлическими переключателями.

При производстве шоссейных велосипедов все элементы групсета, как правило, подбираются из одной линейки. С MTB велосипедами дела обстоят совершенно иначе. Зачастую на одном велосипеде используют элементы разного уровня, в некоторых случаях даже разных производителей. Так происходит благодаря погоне за снижением общей стоимости байка, ведь для многих покупателей определяющим фактором становится именно цена.

Теперь пройдёмся отдельно по всем компонентам.

Шатуны (система)

В зависимости от уровня и назначения шатуны могут быть самыми разными с применением самых разных материалов и технологий, в народе они часто носят название ”система”. По английски — crankset. Простые изготавливаются из стали под квадратную ось каретки, они же имеют и наибольший вес. Чаще всего такие системы встречаются на дешевых и детских велосипедах.

Далее идёт алюминий. Из него делаются шатуны разного уровня, и он наиболее широко распространен. Частым спутником алюминиевых систем являются некоторые детали из титана в оборудовании высокого уровня.

Топовые комплекты выполняются полностью из карбона. То есть из карбона выполняются сами шатуны и звёзды. Да, даже звезды научились делать из карбона.

А еще бывают шатуны со встроенными измерителями мощности. За мощностью следят профессиональные спортсмены, для которых эти значения важны и позволяют эффективно тренироваться. Кстати, средний велосипедист выдает около 200-300 ватт энергии во время движения, а профессиональные спринтеры на велогонках могут выдавать до 3000 ватт, вот почему у них такие огромные ноги.

Материалы изготовления шатунов и применяемые технологии заслуживают отдельного внимания, а тут мы говорим по большей части об основных особенностях.

Все шатуны можно разделить на три основных группы.

Тройная система 3х

Три звезды (3х) — отживающая себя классика. Самая большая звезда в такой системе насчитывает 42-44 зуба, она позволяет достигать наибольших скоростей и применяется чаще всего на дорогах с хорошим покрытием.

Средняя звезда содержит 32-34 зуба, она чаще всего и используется в повседневном катании, так как имеет наиболее приемлемые передаточные числа, с которыми довольно просто трогаться с места и можно развивать приличную скорость. К тому же эта звезда позволяет переключаться практически по всей кассете с терпимым уровнем перекоса цепи.

Самая маленькая звезда состоит из 22-24 зубов и используется реже остальных. Её передаточные числа позволяют с наименьшими усилиями заезжать на крутые горки.

Тройная система предлагает самый широкий диапазон передач, но попутно имеет и самый высокий показатель перекоса цепи, что негативно сказывается на долговечности всей трансмиссии. Перекос цепи возникает в случаях, когда спереди, к примеру, задействована самая большая звезда, а на кассете средние или самые большие звезды.

Топовые велосипеды на сегодняшний день не комплектуются тройными звёздами. Они также уходят и с велосипедов начального уровня, вытесняемые 1х и 2х системами, которые в последнее время заметно подешевели.

Двойная система 2х

Она заменила собой тройную став самой популярной на MTB велосипедах после выхода на рынок 10-скоростных кассет. Диапазон передач тут меньше, большая звезда насчитывает 34-36 зубцов, а меньшая 22-28. Такое решение уже можно встретить на дорогих велосипедах, однако и его популярность тоже падает.

Одинарная система 1х

Как уже можно было догадаться, конфигурация с одной звездой спереди набирает всё большую популярность. Последние пять лет производители работают над увеличением емкости кассет, чтобы расширить диапазон передач и нивелировать отсутствие дополнительных звезд спереди. Продолжительный период времени 1х трансмиссии встречались только на машинах предназначенных для даунхила, а в этой дисциплине большой диапазон передач ни к чему, куда важнее, чтобы цепь всегда оставалась на звезде.

С запуском компанией SRAM линейки XX1 в исполнении 1х11 и 1х12, конструкции с одной звездой получили наибольшее распространение и стали применяться на велосипедах всех уровней. Конечно, тут надо отдать должное моделям SX Eagle и NX Eagle, которые и пробили дорогу 1х групсетам в мир.

Размер звезды тут может быть самым разным и варьируется от 26 до 38 зубов в зависимости от назначения велосипеда. Однако чаще всего встречаются звезды на 30-32 зуба.

Ключевой особенностью одинарных систем можно обозначить высокие зубы передней звезды без специальных проточек под переключения. Кроме того, такие звезды имеют переменную толщину этих самых зубов, которые соответствуют чередующимся по размерам промежуткам в цепи. Такие звезды называют “narrow-wide”, что дословно можно перевести как “узкий (зуб)-широкий (зуб)”. Все эти особенности направлены на предохранение цепи от спаданий при условии отсутствия переключателя и успокоителя цепи. Такие звезды в народе встречаются под названием “неспадайка”.

Многие велосипедисты переходят с тройных и двойных систем на одинарные из соображений экономии веса и упрощения всего велосипеда. Снятие переднего переключателя, манетки и двух звёзд экономит около 500 грамм веса. Когда это гоночный велосипед с весом около 9 килограмм, то такие перемены весьма ощутимы. Ну, и, разумеется, для новичков упрощенная схема кажется наиболее привлекательной из-за простоты управления.

Каретка

Рамы разных производителей и конструкций строятся вокруг разных кареток. Есть два основных типа — резьбовые, которые просто вкручиваются в раму, и “press-fit”, они просто запрессовываются в посадочные места. Эти два типа делятся на огромное количество разновидностей учитывая особенности рам и условия эксплуатации.

Каретка служит местом размещения подшипников, благодаря которым шатуны имеют возможность беспрепятственно вращаться. Подшипники применяются как насыпные, так и промышленные. Бывают подшипники внутренние (внутри каретки и рамы велосипеда) и выносные (располагаются снаружи рамы). Каретки с насыпными подшипниками могут весить около 300 и более грамм, тогда как с промышленными выносными могут весить всего около 100 грамм.
В общем и целом — в рамках одной статьи охватить все разновидности кареток просто невозможно, так как количество их разнообразия просто поражает.

Кассеты

Кассеты, как и всё выше, бывают разных размеров и выполняются из разных материалов. Выбор кассеты напрямую зависит от стиля катания (к примеру, кросс-кантри или даунхил) и от возможностей вашего кошелька.

Задние звезды могут содержать в себе от 7 до 12 скоростей (только у Rotor есть кассета на 13 скоростей). Чаще всего их характеризуют, указывая количество зубов на самой маленькой и самой большой звездах, например 11-32 или 10-50.

Велосипеды для даунхила обычно оборудуются кассетами с небольшой емкостью передач, а вот кросс-кантрийные часто встречаются с очень ёмкими кассетами, чтобы обеспечить широкий диапазон переключений.

Трансмиссии с одной звездой спереди, как правило, используют в паре с ёмкими кассетами: SRAM предлагает модель Eagle со звездами 10-50 т (11-50 т на SX и NX Eagle), а Shimano предлагает 11-46 т на 11-скоростных SLX и XT, 10-51 т встречаются в последних 12-скоростных XTR, XT и SLX.

Цепи

Уровень групсета и количество передач определяют тип цепи, которая вам нужна. Цепи бывают тоже самыми разными и из разных материалов. Топовые варианты выполняются с полыми пинами и отверстиями в боковых пластинах для облегчения веса, с покрытиями стойкими к коррозии и истиранию. Компании выпускают и маркируют цепи под строго определенное количество передач. Более тонкая цепь для 11-ти скоростей будет плохо работать на кассете с 9-ю звездами и т.д.

Переключатели


Задний переключатель Shimano XTR

Далее коснёмся компонентов, которые перемещают цепь между звёздами. Каждая компания разрабатывает собственный внешний вид, однако принцип работы у всех один и тот же. Классическая схема переключения подразумевает наличие рычага на манетке, которым регулируется натяжение троса. Трос осуществляет перемещение переключателя между звездами.


Передний переключатель SRAM

Однако тросы уже понемногу уходят из топового оборудования. Японцы научились делать электронные перекидки XTR и XT с приставкой Di2, где достаточно нажать кнопку, а все остальные действия выполнит электроника посредствам электрического сервопривода поражая своей скоростью и точностью переключений. В компании SRAM с новой моделью AXS пошли дальше и предложили полностью беспроводное исполнение. Несмотря на наличие моторов и аккумуляторов такие перекидки получаются легче, а их интеллектуальное управление избавляет от необходимости настройки.



Манетки

Shimano и SRAM имеют некоторые технические различия, но объединяет их эргономика, которая предполагает оперирование обоими рычагами большим пальцем. Ранние модели проектировались под управление указательным и большим пальцем. Теперь же конструкторы позволили райдерам освободить указательный палец от переключений и использовать его для торможения.

SRAM выпускает манетки в двух исполнениях: Trigger и Grip Shift. Триггерные встречаются значительно чаще и говорить о них много не приходится, так как все их видели. Они выполнены с двум рычагами, один из которых повышает передачи, другой понижает. Всё очень просто.

Grip Shift работает как ручка газа на мотоцикле (все же знают, что ручка газа на мотоцикле поворачивается?), повернул — переключился. Система эта уходит в небытие, но ещё встречается на некоторых гоночных ракетах, так как позволяет переключаться в разы быстрее не задерживаясь на каждой передаче, как в триггерном исполнении.

SRAM представила манетку AXS с тремя кнопками, назначения которых настраиваются в специальном приложении компании. Di2 от Shimano спроектирована по такому же принципу, всё настраивается через мобильное приложение.

Di2 от Shimano построена по технологии Synchro Shift, которая одним рычагом управляет сразу и передней и задней перекидками. При воздействии на кнопку компьютер сам подбирает оптимальные передачи на передних и задних звездах, чтобы сохранить каденс относительно постоянным.



Цена/качество

Компоненты разного уровня сильно различаются по цене. Давайте разберемся в преимуществах, за которые люди отдают свои кровные.

Вес

Облегченный велосипед легче ускоряется, легче преодолевает подъемы и эффективнее тормозит, чем его тяжелый собрат. Однако ради этих преференций приходится чем-то жертвовать. В данном случае — деньгами. Чем велосипед и его компоненты легче, тем выше их стоимость.

Разница между Shimano, XT и XTR, составляет приблизительно 300 г разница между SRAM XX1 Eagle и X01 Eagle около 46 г.

Облегченные детали всегда находятся в топовой линейке и их стоимость можно объяснить дополнительными или другими тех-процессами на производстве, высокой точностью производства. Кроме того, разработчики не брезгуют применением карбона, титана, легких сплавов алюминия и керамическими компонентами

Долговечность

Выкладывая крупную сумму за топовое оборудование ожидаешь получить ресурс намного больший, чем у моделей уровнем ниже.

Выносливость оборудования растет с ростом цены и это действительно так. Однако дальше придётся оговориться, так как опыт показывает, что модели на ступень ниже топовых обладают ресурсом значительно большим. XT в случае Shimano и XO1 в случае SRAM.
Происходит так потому, что топовое оборудование предназначено для гонок, где ресурс не так важен, как вес велосипеда и преимущества, которые этот вес предоставляет.

Интересная ситуация складывается с цепями и кассетами. Дешевые варианты выполняются из стали, что делает их долгоиграющими, но тяжелыми. Дорогие же цепи и кассеты выполняются из облегченных и более мягких материалов (алюминий и титан), что негативно сказывается на их износостойкости.

Производительность

Кроме снижения веса компонентов, существуют и другие способы повышения производительности и эффективности.
Наиболее заметным является качество и скорость переключения передач. Это способен отметить каждый, даже начинающий, велосипедист. В особенности это касается электронных систем перемены передач, где усилие на рычаге манетки сводится к минимуму, а точность и скорость не идут ни в какое сравнение с ручными вариантами.

Еще одним способом (неочевидным) является повышение жесткости шатунов, благодаря чему растет качество переключений (если не одинарная звезда), увеличивается прочность системы, растет эффективность педалирования.

Дополнительные функции

В дорогих групсетах часто можно встретить нестандартный функционал.

Задние переключатели оснащаются муфтами повышенного трения Shadow Plus у Shimano или Type-2 у SRAM. В обоих компаниях функция доступна со среднего ценового сегмента.
Муфты повышенного трения позволяют сохранять сильное натяжение цепи при движении по пересеченной местности, сохранять в целости перья заднего треугольника, снижают вероятность спадания цепи.

Еще одной особенностью топового оборудование является отсутствие индикаторов переключения передач. Дело в том, что гонщики ориентируются на ощущения и смотреть на индикаторы у них просто даже нет времени. Один взгляд на руль может стоить нескольких секунд на трассе из-за потери концентрации или появления препятствий.

Вот и подошла к концу статья о групсетах для MTB велосипедов. Надо сказать, что по каждому пункту можно рассказать намного больше, однако для начинающего велосипедиста и эта информация станет хорошим началом.
